X14T铜芯内螺纹三通旋塞阀
产品工作原理和用途：
旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。
此阀门主要应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
产品结构特点：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
产品性能参数：
|
型号 |
公称压力 |
试验压力PS(MPa) |
适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
||||
|
X14T-1.0 |
1.0 |
1.5 |
1.1 |
水、蒸汽、油品 |
≤100 |
产品主要零件材料：
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X14T-1.0 |
铸铁 |
铸铜 |
铸铁 |
油浸石棉盘根 |
|
|
|
|
|

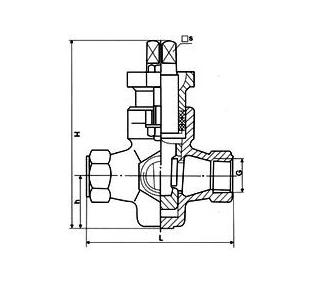

产品主要尺寸：
|
公称通径 |
管螺纹 |
尺寸(mm) |
|||
|
H |
L |
h |
□S |
||
|
15 |
1/2 |
117 |
85 |
30 |
12 |
|
20 |
3/4 |
126 |
90 |
34 |
16 |
|
25 |
1 |
160 |
110 |
42 |
18 |
|
32 |
11/4 |
176 |
130 |
48 |
18 |
|
40 |
11/2 |
210 |
150 |
64 |
26 |
|
50 |
2 |
238 |
170 |
76 |
28 |
|
65 |
21/2 |
250 |
220 |
80 |
30 |
|
80 |
3 |
340 |
250 |
115 |
38 |
|
100 |
4 |
350 |
300 |
125 |
42 |
