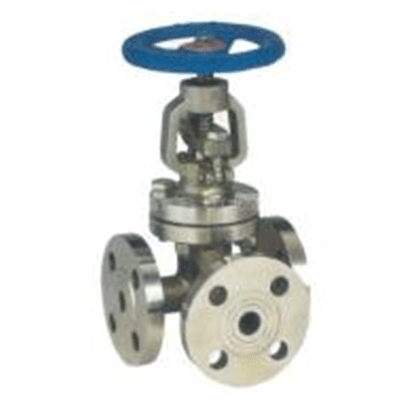

U43SM双柱三通柱塞阀
产品工作原理和用途：
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在石油、化工、化肥、冶金、制药等生产环节需要将流体从一条管线快速切换到另一条管线，或者将一条管线的流体同时分配给另外两面三条管线，以满足工艺流程的要求。对此采用三通柱塞阀即可以实现。适用于治金、电业、化工、炼油、化肥、纺织、轻工、食品等行业中的水、蒸汽、油类等管道上作为介质流动的启闭装置，也可以作为调节流量之用。
产品结构特点：
1.柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
2.三通柱塞阀能起到分流的作用和介质流向切换作用。
3. 在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
产品性能参数：
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸气、油品 |
PN1.6-4.0MPa |
|
铸铁 |
≤180℃ |
水、蒸气、油品 |
PN1.6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DN15-300mm |
产品主要零部件材质：
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X14W-1.0P |
不锈钢 |
不锈钢 |
不锈钢 |
油浸石棉盘根 |
|
|
|
|
|

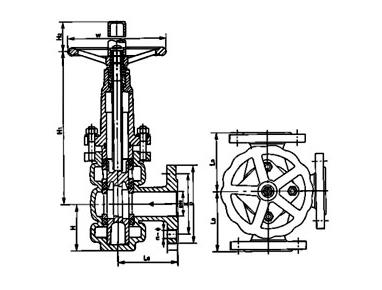

产品主要外形尺寸：
|
DN(mm) |
U43SM-16C（P） |
||||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
475 |
|
W |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
1000 |
|
D |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
K |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
T |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
|
n-φ |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-33 |
12-25 |
12-25 |
16-25 |
16-30 |
|
DN(mm) |
U43SM-25C（P） |
||||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
475 |
|
W |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
1000 |
|
D |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
460 |
550 |
610 |
|
K |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
|
T |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
48 |
|
n-φ |
4-18 |
8-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
