产品工作原理和用途:
在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。
产品结构特点:
栓塞式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。柱塞阀的无泄漏优点和截止阀的启闭快特点,成为一个结构新颖新品种。
产品性能参数:
阀体材料 |
适用温度 |
适用介质 |
范围压力 |
铸钢 |
≤425℃ |
水、蒸气、石油产品 |
PN1.6-16MPa |
不锈钢 |
≤300℃ |
硝酸、醋酸 |
通径范围 |
含钼不锈钢 |
≤300℃ |
氮、氢、氨、尿素等 |
DN15-400mm |
蒙乃尔 |
≤300℃ |
氢氟酸 |
产品主要零件材料:
阀体材料 |
铸钢,不锈钢,含钼不锈钢,蒙乃尔,铬钼矾钢 |
密封圈材料 |
聚四氟乙烯,含氟柔性石墨,对位聚苯,含碳纤维柔性石墨 |

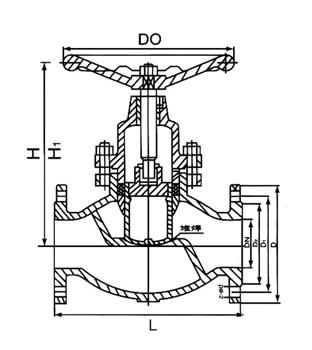

产品主要尺寸:
UJ41 |
H |
-16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸: |
单位:mm |
Y |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H≈ |
H1≈ |
D0 |
重量 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
145 |
157 |
100 |
3.5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
149 |
165 |
120 |
4.4 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
166 |
84 |
140 |
5.6 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
187 |
213 |
160 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
208 |
236 |
180 |
11.0 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
234 |
268 |
220 |
15.0 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
284 |
330 |
240 |
21.0 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
314 |
358 |
280 |
30.0 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
365 |
427 |
320 |
41.0 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
401 |
475 |
360 |
60.0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
415 |
505 |
400 |
82.0 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
508 |
626 |
450 |
147.0 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
590 |
740 |
500 |
220.0 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
1000 |
1160 |
560 |
290 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
1040 |
1210 |
640 |
450 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
1200 |
1400 |
720 |
725 |
|
UJ41 |
H |
-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸: |
单位:mm |
||||||||
Y |
|||||||||||
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H≈ |
H1≈ |
D0 |
重量 |
||||||||
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
145 |
157 |
100 |
3.5 |
||||||||
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-14 |
149 |
165 |
120 |
4.4 |
||||||||
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-14 |
166 |
84 |
140 |
5.6 |
||||||||
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
187 |
213 |
160 |
8.5 |
||||||||
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
208 |
236 |
180 |
12.0 |
||||||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-18 |
234 |
268 |
220 |
16.0 |
||||||||
65 |
290 |
180 |
145 |
120 |
110 |
22 |
4-18 |
284 |
330 |
240 |
22.0 |
||||||||
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-18 |
314 |
358 |
280 |
32.0 |
||||||||
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-23 |
365 |
427 |
320 |
46.0 |
||||||||
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
401 |
475 |
360 |
70.0 |
||||||||
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-25 |
415 |
505 |
400 |
93.0 |
||||||||
200 |
600 |
375 |
320 |
282 |
260 |
38 |
8-30 |
508 |
626 |
450 |
185.0 |
||||||||
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-34 |
590 |
740 |
500 |
275 |
||||||||
300 |
750 |
510 |
450 |
408 |
364 |
46 |
12-34 |
1000 |
1160 |
560 |
340 |
||||||||
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-34 |
1040 |
1210 |
640 |
510 |
||||||||
400 |
914 |
655 |
585 |
535 |
474 |
58 |
16-41 |
1200 |
1400 |
720 |
850 |
||||||||
UJ41 |
H |
-64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸: |
单位:mm |
||||||||||||||||
Y |
|||||||||||||||||||
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
D0 |
|||||||||||
15 |
170 |
105 |
75 |
55 |
41 |
18 |
4-14 |
140 |
|||||||||||
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
160 |
|||||||||||
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-18 |
180 |
|||||||||||
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-23 |
200 |
|||||||||||
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-23 |
240 |
|||||||||||
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-23 |
280 |
|||||||||||
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-23 |
320 |
|||||||||||
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-23 |
360 |
|||||||||||
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-25 |
400 |
|||||||||||
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-30 |
450 |
|||||||||||
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-34 |
500 |
|||||||||||
200 |
600 |
405 |
345 |
300 |
260 |
44 |
12-34 |
560 |
|||||||||||
250 |
650 |
470 |
400 |
352 |
313 |
48 |
12-41 |
640 |
|||||||||||
300 |
750 |
530 |
460 |
412 |
364 |
54 |
16-41 |
800 |
|||||||||||
