产品工作原理和用途:
蒸汽减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。次阀门是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。

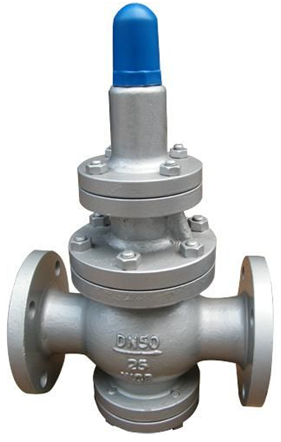

Y43H蒸气减压阀主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路
产品结构特点:
本减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面 改善了性能。
产品性能参数:
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口压力范围(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
压力特性偏差(Mpa)△P2P |
GB12246-1989 GB12246-1989 |
|||||
流量特性偏差(Mpa)P2G |
||||||
压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
渗漏量 |
GB12245-1989 |
产品主要零件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 阀盘 |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13/铜合金 |
活塞环 |
合金铸铁 |
导阀座 导阀杆 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主阀弹簧 |
50CrVA |
导阀主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |

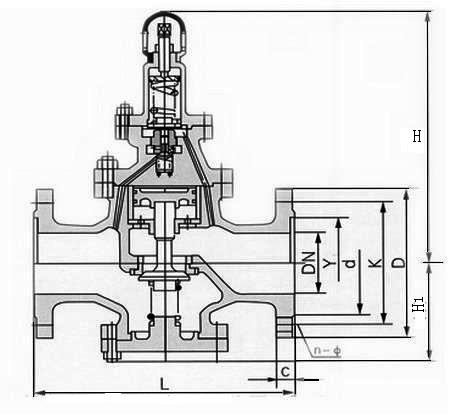

产品主要尺寸:
公称通径DN |
外 形 尺 寸 |
||||||
L |
H |
Hl |
|||||
1.6/2.5MPa |
4.0MPa |
||||||
15 |
160 |
180 |
265 |
85 |
|||
20 |
160 |
180 |
265 |
85 |
|||
25 |
180 |
200 |
280 |
95 |
|||
32 |
200 |
220 |
280 |
95 |
|||
40 |
220 |
240 |
290 |
105 |
|||
50 |
250 |
270 |
300 |
130 |
|||
65 |
280 |
300 |
315 |
145 |
|||
80 |
310 |
330 |
330 |
170 |
|||
100 |
350 |
380 |
405 |
200 |
|||
125 |
400 |
450 |
450 |
225 |
|||
150 |
450 |
500 |
485 |
265 |
|||
200 |
500 |
550 |
570 |
290 |
|||
250 |
650 |
640 |
325 |
||||
300 |
800 |
740 |
360 |
||||
350 |
850 |
810 |
395 |
||||
400 |
900 |
950 |
430 |
||||
500 |
950 |
1080 |
500 |
||||
公称通径DN |
外 形 尺 寸 |
||||||
L |
H |
Hl |
|||||
6.4MPa |
10.0/16.0MPa |
||||||
15 |
180 |
180 |
280 |
100 |
|||
20 |
180 |
200 |
280 |
100 |
|||
25 |
200 |
220 |
300 |
115 |
|||
32 |
220 |
230 |
300 |
115 |
|||
40 |
240 |
240 |
315 |
130 |
|||
50 |
270 |
300 |
340 |
135 |
|||
65 |
300 |
340 |
355 |
150 |
|||
80 |
330 |
360 |
370 |
175 |
|||
100 |
380 |
450 |
205 |
