产品工作原理和用途：
比例式减压阀在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀门后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
主要应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
产品结构特点：
1.运用液压原理控制调节，结构简单
2.减压比例准确， 大流量通行
3.既减动压， 也减静压
4.运行平稳无噪音、无震动、消减水锤、保护管网
5.适用于任意角度安装
6.重量轻、体积小、安装维修方便
产品性能参数：
|
工作压力(MPa) |
1.0 |
1.6 |
|
强度试验(MPa) |
1.5 |
2.4 |
|
密封试验(MPa) |
1.1 |
1.76 |
|
工作温度(℃) |
≤80、≤150 |
|
|
用途 |
工业、生活给水、空调、采暖及消防系统 |
|

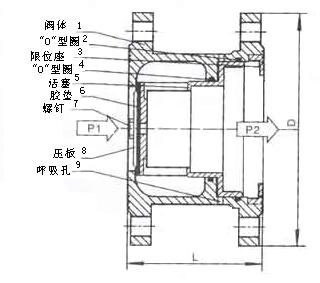

产品主要零件材料：
|
零件名称 |
材质 |
|
阀体、限位座 |
铸铁、不锈钢、锡青铜 |
|
活塞 |
不锈钢、锡青铜、合金铝 |
|
胶垫 |
丁腈橡胶、三元乙丙 |
|
"O"型圈 |
硅橡胶、三元乙丙 |
产品主要尺寸：
|
公称通径DN（mm） |
A |
D3 |
|
25 |
232 |
115/125 |
|
32 |
246 |
140/150 |
|
40 |
256 |
150/155 |
|
50 |
270 |
165/175 |
|
65 |
306 |
185/200 |
|
80 |
320 |
210/230 |
|
100 |
340 |
240/265 |
|
125 |
400 |
275/300 |
|
150 |
429 |
310/350 |
|
200 |
358 |
355/400 |
|
型号 |
公称压力 |
公称通径DN（mm） |
L |
|
YB43X-10T （B型） |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
YB43X-16T （B型） |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
|
公称通径DN（mm） |
尺寸（mm） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
