产品工作原理和用途：

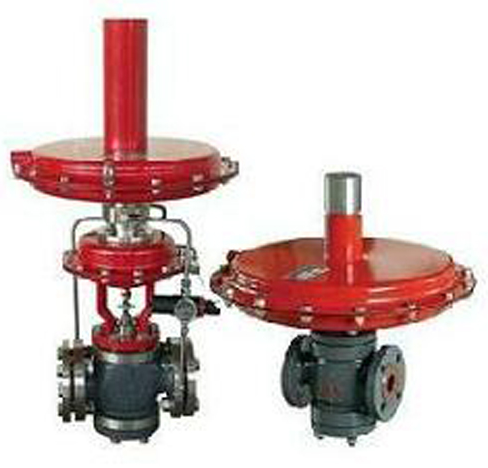

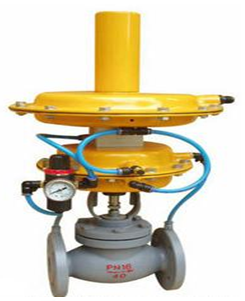

ZZVYP型自力式带指挥器减压阀，是一种无需外来能源，而只依靠被调介质自身的压力变化达到自动调节和稳定阀后压力为恒定值的一种节能型压力调节阀。
此产品无需带冷凝器也可用于高温（200℃）水蒸汽场合。

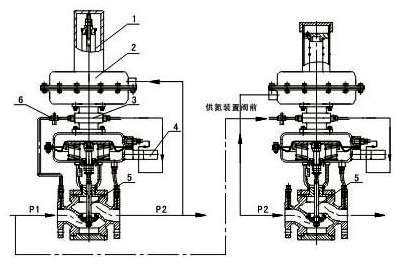

产品结构特点：
自力式带指挥器压力减压阀的压力设定在指挥器上实现，因而方便、快捷、省时省力可运行状态下连续设定；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合；检测、执行元件由耐高温材料制作。
产品性能参数：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
阀座直径D（mm） |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数Kv |
0.32 |
4 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
|
压力调节范围Kpa |
0.5-100范围内选取 |
|||||||||||
|
公称压力PN（Mpa） |
1.0-1.6 |
|||||||||||
|
介质温度（℃） |
-40-80 |
|||||||||||
|
流量特性 |
快开 |
|||||||||||
|
调节误差（％） |
≦5 |
|||||||||||
|
允许压差（Mpa） |
1.6 |
1.6 |
1.1 |
.0.4 |
0.6 |
|||||||
|
执行机构薄膜有效面积（cm2） |
200 |
280 |
400 |
|||||||||
|
允许泄漏量 |
硬阀芯：IV级（10-4×Kv）软阀芯：VI（GB/T4123-92）级几乎无泄漏 |
|||||||||||
产品主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 |
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2 |
|
阀芯 |
1Cr118Ni9、0Cr118Ni12Mo2、PTFE |
|
阀座 |
1Cr118Ni9、0Cr118Ni12Mo2 |
|
阀杆 |
1Cr118Ni9、0Cr118Ni12Mo2 |
|
橡胶膜片 |
丁腈橡胶夹增强涤纶织物 |
|
膜盖 |
Q235、Q235涂PTFE |
|
O型圈 |
耐油橡胶，聚四氟乙烯 |
产品主要尺寸：
|
DN |
L |
S |
H1 |
H2 |
|
20 |
150 |
308 |
390 |
715 |
|
25 |
160 |
308 |
390 |
715 |
|
32 |
180 |
308 |
390 |
715 |
|
40 |
200 |
394 |
435 |
755 |
|
50 |
230 |
394 |
435 |
755 |
|
65 |
290 |
394 |
435 |
795 |
|
80 |
310 |
394 |
435 |
795 |
|
100 |
300 |
394 |
435 |
825 |
|
150 |
480 |
498 |
565 |
1105 |
