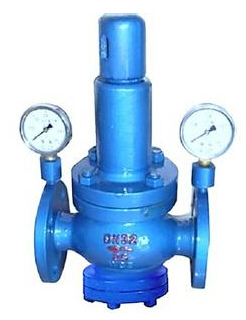

YK42F天然气减压阀

Name: YK42F天然气减压阀
Brand: 上高SHGF

YK42F天然气减压阀本阀门通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：YK42F

起订量：1

规格：DN15-500

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

YK42F天然气减压阀介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，提高了减压阀的稳压精度。该阀用于工作温度-10~150℃的天然气和空气，燃气，非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。

产品结构特点：

本阀门通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。

使用寿命长，不存在膜片损坏的问题。

耐高压，出口压力高时，薄膜片高不行了，而活塞可适应很高的出口压力。

产品性能参数：

公称压力 PN	试验压力 PS	进口压力 P1	出口压力 P2	压差 △P	背压 PB	压力特性 △P2P1	流量特性 △P2G2
1.6	2.4	＜1.6	0.1~1.0	0.2	≤0.15	P2×10％	P2×20％
2.5	3.75	＜2.5	0.3~1.6	0.2	≤0.25	P2×10％	P2×20％
4.0	6.0	＜4.0	0.3~2.5	0.2	≤0.25	P2×10％	P2×20％
6.4	9.6	＜6.4	0.5~3.0	0.25	≤0.4	P2×12％	P2×25％

产品主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB/FCB*
阀座阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙稀
导阀体导阀盖	25/304*

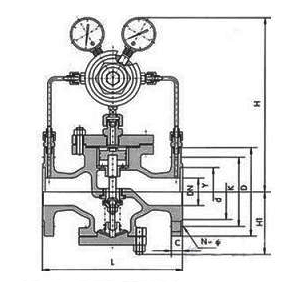

产品主要尺寸：

PN1.6-4.0

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

PN6.4-16.0

公称通径DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
