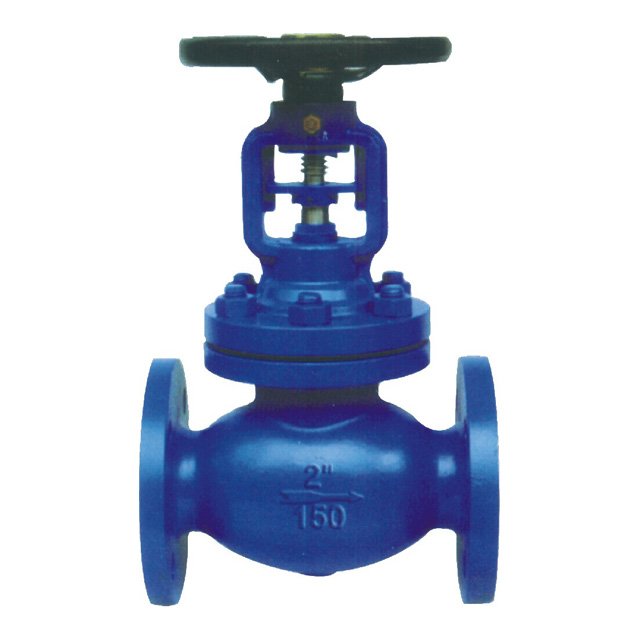

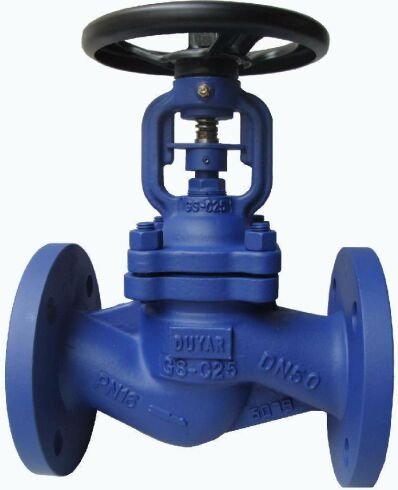

美标波纹管截止阀适用于公称压力CLASS150-900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
【产品性能规范】：
|
公称压力（LB） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
【产品零部件材料】：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
对开圆环 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
阀瓣盖 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
5 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
6 |
垫片 |
柔性石墨+不锈钢 |
|
7 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
8 |
波纹管组件 |
ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
11 |
阀杆螺母 |
铜合金 |
|
12 |
手轮 |
ASTM A536 Gr.60-40-18、A216-WCB |
|
13 |
定位片 |
45、WCB、304、316、304L、316L |
|
14 |
双头螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
|
15 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |

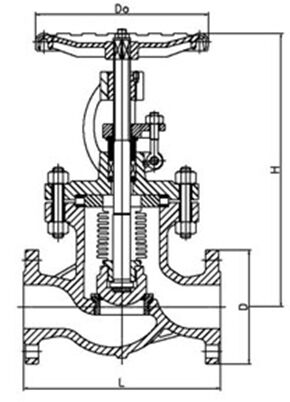

【阀门外形及连接尺寸】：
|
型号 |
WJ41-150LB |
||||||||||||||||||
|
压力等级 |
150LB |
||||||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
|
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
|
|
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
|
|
|
|
|
H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
|
|
|
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|
|
|
|
|
重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
|
|
|
|
|
型号 |
WJ41-300LB |
||||||||||||||||||
|
压力等级 |
300LB |
||||||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
|
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
|
|
|
L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
|
|
|
|
|
H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
|
|
|
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|
|
|
|
|
重量（kg） |
4 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
115 |
160 |
259 |
420 |
595 |
876 |
|
|
|
|
|
型号 |
WJ41-600LB |
||||||||||||||||||
|
压力等级 |
600LB |
||||||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
|
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
|
|
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
|
|
|
|
H |
240 |
280 |
320 |
320 |
390 |
430 |
480 |
508 |
635 |
750 |
914 |
1016 |
1219 |
1330 |
1560 |
|
|
|
|
|
W |
140 |
140 |
160 |
160 |
180 |
180 |
250 |
250 |
350 |
400 |
450 |
500 |
600 |
720 |
760 |
|
|
|
|
|
重量（kg） |
7 |
10 |
16 |
22 |
29 |
35 |
50 |
90 |
150 |
230 |
300 |
510 |
850 |
1120 |
1400 |
|
|
|
|
|
型号 |
WJ41-900LB |
||||||||||||||||||
|
压力等级 |
900LB |
||||||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
|
|
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
|
|
|
L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
|
|
|
|
|
H |
280 |
330 |
350 |
430 |
508 |
569 |
430 |
635 |
774 |
860 |
1040 |
1330 |
1560 |
1650 |
1780 |
|
|
|
|
|
W |
160 |
160 |
180 |
180 |
250 |
250 |
320 |
350 |
450 |
550 |
600 |
720 |
760 |
820 |
890 |
|
|
|
|
|
重量（kg） |
10 |
16 |
23 |
37 |
49 |
65 |
75 |
120 |
200 |
350 |
410 |
790 |
1300 |
1500 |
1800 |
|
|
|
|
