产品工作原理和用途：

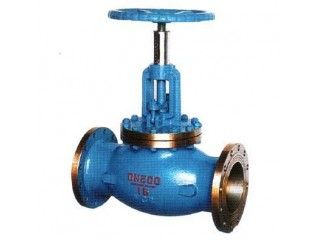

T40H大连式手动调节阀按顺时针旋转手轮即可关闭手动调节阀，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严禁地将管路关闭为止。本厂生产的手动调节阀适用于声条集中供热和区域供热的节能产品，以调节流量为主。
本手动调节阀适用于公称压力≤1.6MPa和≤2.5MPa介质温度 1~200℃和≤350℃蒸汽水管路上作为调节流量之用。
产品结构特点：
1、改善供热工况：凡是采用手动调节阀的线及热力点，都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能，因此，各采暖建筑物冷热不均的现象得到有力的改善。
2、节省能源：热力管网由于温度压力的失调，造成某些支流量过大，使一些建筑温度过高，用户不得不开窗户，大量热能白白浪费掉，由于分支安装了手动调节阀，克服了温度压力失调，避免开窗户，达到节约能源的目的。
3、改善管网水力工况：手动调节阀能按照额定流量进行控制，将管网超量运行的流量降低，使原本水工况恶化程度得到一定改善。
产品性能参数：
|
公称压力PN（MPa） |
试验压力（MPa） |
工作压力（MPa） |
工作介质 |
介质温度(℃) |
||
|
壳体 |
密封 |
P20 |
P12 |
|||
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
水、蒸汽 |
≤200 |
产品主要零件材料：
|
零件名称 |
材料 |
|
阀体、阀盖、填料压盖 |
灰铸铁、铸钢、不锈钢、黄铜 |
|
阀杆、阀瓣、密封圈 |
不锈钢 |
|
阀杆螺母 |
黄铜 |

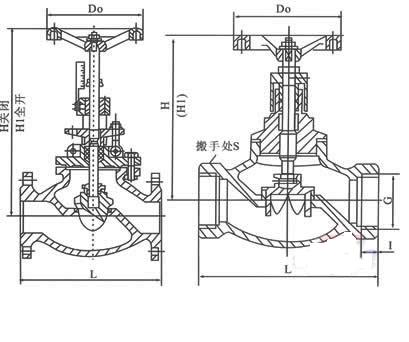

产品主要尺寸：
|
型号 |
公称压力 |
公称通径 |
尺寸（mm） |
|||
|
L |
H |
H1 |
DO |
|||
|
T40H-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
||
|
25 |
160 |
182 |
197 |
120 |
||
|
32 |
180 |
192 |
210 |
140 |
||
|
40 |
200 |
250 |
275 |
160 |
||
|
50 |
230 |
264 |
295 |
180 |
||
|
65 |
290 |
380 |
420 |
220 |
||
|
80 |
310 |
413 |
460 |
280 |
||
|
100 |
350 |
466 |
520 |
300 |
||
|
125 |
400 |
540 |
620 |
350 |
||
|
150 |
480 |
623 |
710 |
400 |
||
|
200 |
495 |
687 |
825 |
450 |
||
|
250 |
622 |
782 |
915 |
500 |
||
|
300 |
698 |
914 |
1080 |
550 |
||
|
350 |
787 |
968 |
1150 |
680 |
||
|
400 |
914 |
1037 |
1250 |
680 |
||
