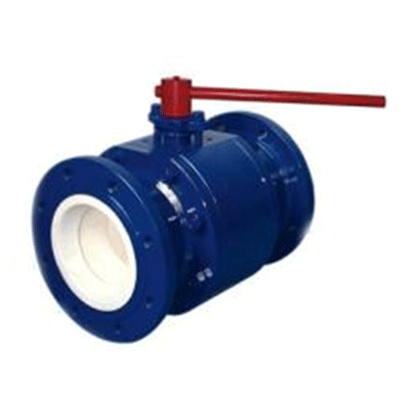

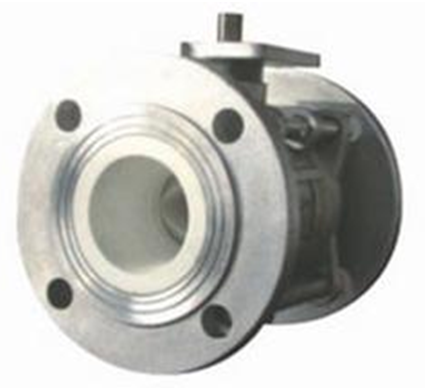

BYQ6/9/41F/W-16SC陶瓷球阀

Name: BYQ6/9/41F/W-16SC陶瓷球阀
Brand: 上高SHGF

氧化锆陶瓷球阀除具有金属球阀的绝大多数优点外，更具有较强的耐腐蚀、耐高温、耐磨损及耐冲蚀等特点。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：BYQ6/9/41F/W-16SC

起订量：1

规格：DN15-200

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

氧化锆陶瓷球阀除具有金属球阀的绝大多数优点外，更具有较强的耐腐蚀、耐高温、耐磨损及耐冲蚀等特点。应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

产品结构特点：

       1、抗冲蚀、耐磨损
       阀球、阀座及内衬均采用氧化锆结构陶瓷材料，洛氏硬度高达HRA87以上，因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。
    2、抗腐能力强
经中科院金属腐蚀与防护研究所检验，除玻璃溶液及氢氟酸外，氧化锆陶瓷材料具有优异的耐蚀性。
        3、使用寿命长
通过机械部合肥通用所静压寿命试验，开关一万次仍不泄露。

产品主要零件材料：

型号 Model	内衬 Liner	温度 Temp.	阀体 Body	球体 Ball	阀杆 Stem	阀座 Seat	填料 Packing
Q41F-10CF	FEP	-29~150℃	ZG25	FEP	FEP	PTFE	PTFE
Q41F-10CFSC	FEP	-29~150℃	ZG25	陶瓷	316	PTFE	PTFE
Q41F-10CFSC	PTFE	-29~220℃	ZG25	陶瓷	316	PTFE	PTFE

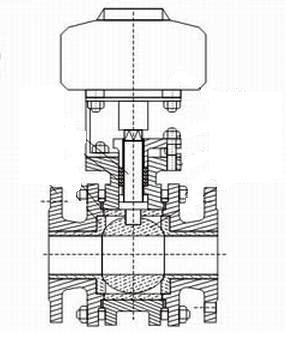

产品主要尺寸：

Q41F-10CF，Q41F-10KCF

公称直径DN		L	L0	H	JB/T79.1-94 PN10法兰尺寸Flange Dia.						JIS 10K法兰尺寸Flange Dia.
inch	mm	L	L0	H	D2	D1	D	Z-φd	b	f	D2	D1	D	Z-φd	b	f
1/2”	15	130	100	103	45	65	95	4-φ14	10	2	52	70	90	4-φ15	12	2
3/4”	20	140	150	112	55	75	105	4-φ14	10	2	58	75	100	4-φ15	14	2
1”	25	150	155	122	65	85	115	4-φ14	12	2	70	90	125	4-φ19	14	2
11/4”	32	165	155	130	75	100	135	4-φ18	13	2	80	100	135	4-φ19	16	2
11/2”	40	180	220	140	85	110	145	4-φ18	13	2	85	105	140	4-φ19	16	2
2”	50	200	220	140	100	125	160	4-φ18	14	3	100	120	155	4-φ19	16	3
21/2”	65	220	250	170	120	145	180	4-φ18	15	3	120	140	173	4-φ19	18	3
3”	80	250	300	190	135	160	195	8-φ18	15	3	130	150	185	8-φ19	18	3
4”	100	280	300	210	155	180	215	8-φ18	17	3	155	175	210	8-φ19	18	3
5”	125	320	400	250	185	210	245	8-φ18	20	3	185	210	250	8-φ23	20	3
6”	150	360	1000	265	200	240	280	8-φ23	22	3	215	240	280	8-φ23	22	3
8”	200	400	1000	300	260	295	335	12-φ23	24	3	265	290	330	12-φ23	22	3

Q41F-16CF，Q41F-150LbCF

公称直径DN		L	W	H	JB/T79.1-94 PN16法兰尺寸Flange Dia.						ANSI CLASS 150法兰尺寸Flange Dia.
inch	mm	L	W	H	D2	D1	D	Z-φd	b	f	D2	D1	D	Z-φd	b	f
1/2”	15	130	100	103	45	65	95	4-φ14	10	2	35	60.5	89	4-φ15	11	2
3/4”	20	140	150	112	55	75	105	4-φ14	10	2	43	70	98	4-φ15	11	2
1”	25	150	155	122	65	85	115	4-φ14	12	2	51	79.5	108	4-φ15	11	2
11/4”	32	165	155	130	75	100	135	4-φ18	13	2	64	89	117	4-φ15	13	2
11/2”	40	180	220	140	85	110	145	4-φ18	13	2	73	98.5	127	4-φ15	14	2
2”	50	200	220	140	100	125	160	4-φ18	14	3	92	120.5	152	4-φ19	16	3
21/2”	65	220	250	170	120	145	180	4-φ18	15	3	105	139.5	178	4-φ19	18	3
3”	80	250	300	190	135	160	195	8-φ18	15	3	127	152.5	190	4-φ19	19	3
4”	100	280	300	210	155	180	215	8-φ18	17	3	157	190.5	229	8-φ19	24	3
5”	125	320	400	250	185	210	245	8-φ18	20	3	186	216	254	8-φ22	24	3
6”	150	360	1000	265	200	240	280	8-φ23	22	3	216	241.5	279	8-φ22	25	3
8”	200	400	1000	300	260	295	335	12-φ23	24	3	270	298.5	343	8-φ22	29	3
