产品工作原理和用途：
H61Y/H承插焊锻钢止回阀有三种体盖连接设计形式。一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。 安装在火汽管道上，作为自动防止介质逆流的安全装置。
产品结构特点：
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
产品性能参数：
|
型号 |
H61H |
H61Y |
|
|
适用温度（℃） |
≤425 |
||
|
适用介质 |
水、蒸汽、油品 |
||
|
材料 |
阀体、阀盖 |
碳素钢 |
|
|
阀瓣 |
铬不锈钢 |
||
|
密封面 |
铬不锈钢或碳钢对焊铁基合金 |
||
|
垫片 |
柔性石墨 |
||
主要零部件材质：
|
零件名称 |
阀体 |
阀盖 |
阀瓣 |
螺栓 |
|
|
材料 |
C |
25Mn |
25Mn |
3Cr13 |
35Mo |
|
I |
15CrMo |
15CrMo |
3Cr13 |
35Mo |
|
|
P |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
35Mo |
|
|
R |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
1Cr17Ni2 |
|

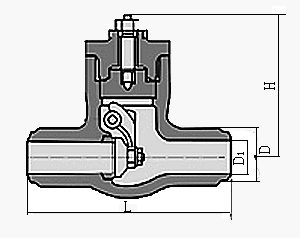

主要外形尺寸：
|
公称通径DN |
尺寸 (mm) |
重量 (kg) |
|||||
|
mm |
in |
L |
I |
D |
D1 |
H |
|
|
15 |
1/2 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
20 |
3/4 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|
