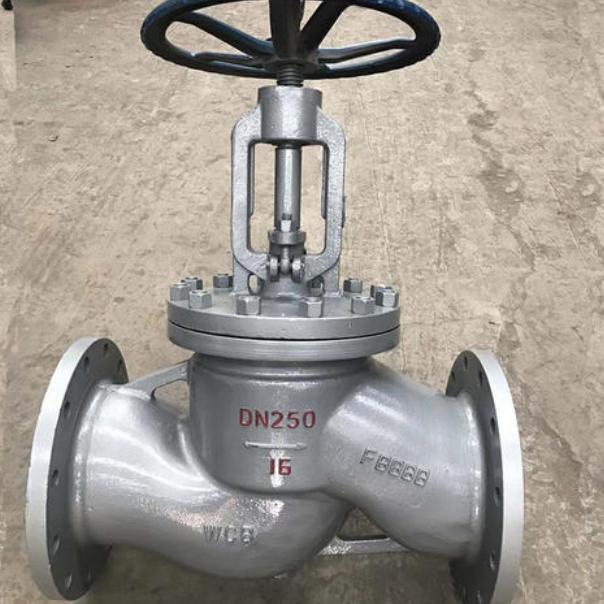

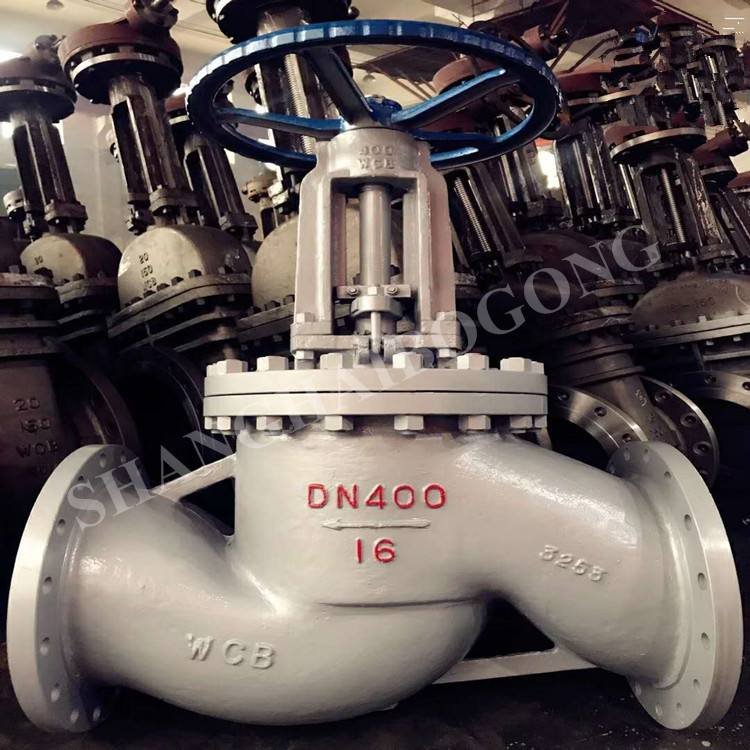

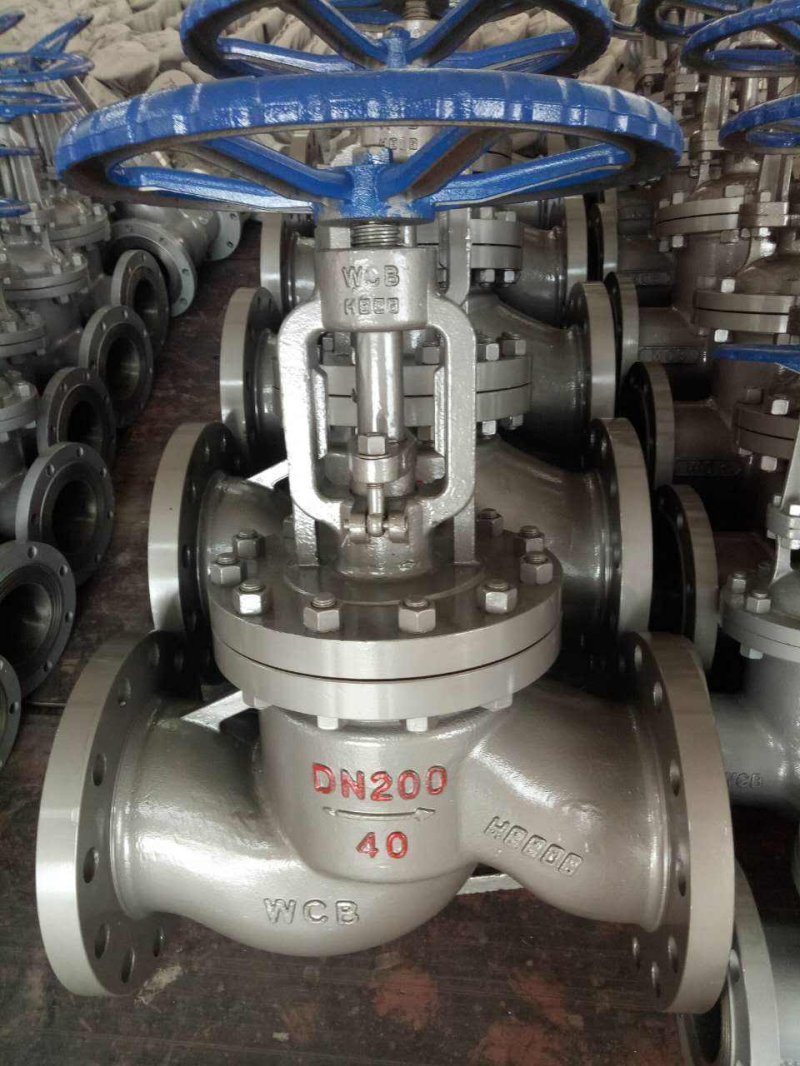

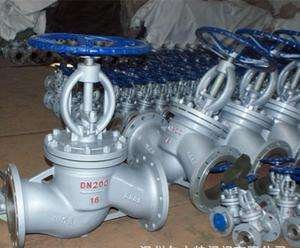

J41H手动截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。
J41H手动截止阀执行标准:
1、设计规范:GB/T 1223。
2、结构长度:GB/T 12221。
3、法兰连接:JB/T 79。
4、试验与检验:JB/T 9002。
5、产品标识:GB/T 12220。
6、供货规范:JB/T 7928
J41H手动截止阀压力试验:
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
气密封试验 |
0.5-0.7 |
J41H手动截止阀零部件材料:
型号 |
J41H-16C~160C |
J41Y-16C~160C |
J41W-16P~160P |
|
工作压力(MPa) |
1.6~16.0 |
|||
适用温度(℃) |
≤425 |
≤150 |
||
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
||
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
J41H手动截止阀连接尺寸1.6Mpa:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法兰
16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
J41H手动截止阀连接尺寸2.5Mpa:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
J41H手动截止阀订购须知:
1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:
1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
