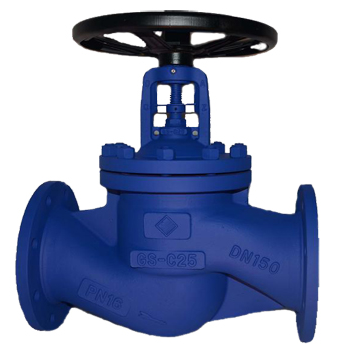

JW41H德标法兰截止阀

Name: JW41H德标法兰截止阀
Brand: 上高SHGF

德标截止阀产品结构合理、密封可靠，德标法兰截止阀适用于公称压力PN16～PN160，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等工业流体介质。

参数品牌：上高SHGF

产品参数

品牌：上高SHGF

型号：JW41H

起订量：1

规格：DN15-350

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

JW41H德标法兰截止阀

产品工作原理和用途：

德标截止阀产品结构合理、密封可靠，德标法兰截止阀适用于公称压力PN16～PN160，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等工业流体介质。德标截止阀应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统，性能安全可靠。

产品结构特点：

双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全，并符合国际密封标准。
德标截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

产品性能参数：

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

产品主要零件材料：

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

产品主要尺寸：

型号	JW41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型号	JW41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型号	JW41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
