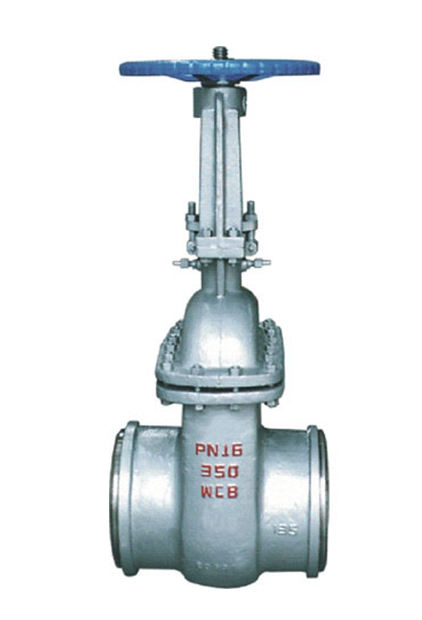

DSZ41H水封闸阀

Name: DSZ41H水封闸阀
Brand: 上海高压

凯时尊龙人生就是博生产的DSZ41H水封闸阀适用于公称压力≤10.0MPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

参数品牌：上海高压

产品参数

品牌：上海高压

型号：DSZ41H

起订量：1

规格：DN50-600

单位：台

包装说明：木箱包装

我知道了

021-59974099

在线客服

客服

产品详情

产品工作原理和用途：

产品结构特点：

1、本阀门的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
       2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
       3、产品结构简单、紧凑合理、检修方便、使用寿命长。
       4、在管路上作启闭装置用，安全处于全开或全闭状态，不得用于调节流量。
       5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。

产品性能参数：

产品类别	适用温度/℃	适用介质
碳钢型(C)	≤425	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤540	水、蒸汽、油品、非腐蚀性气体

产品主要零部件材质：

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	闸板、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金	不锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金	铝青铜	柔性石墨

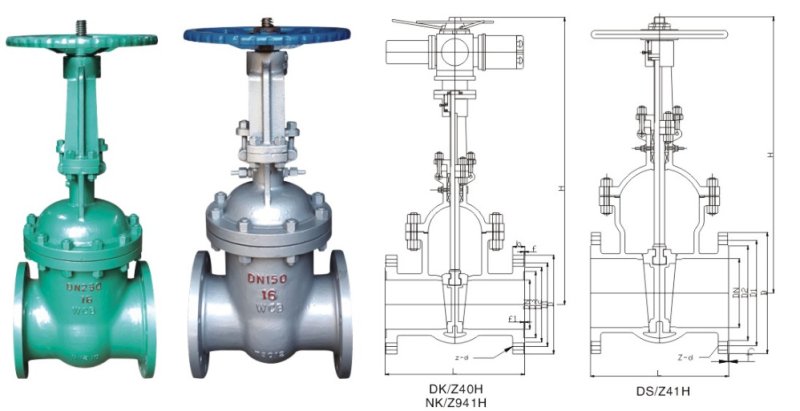

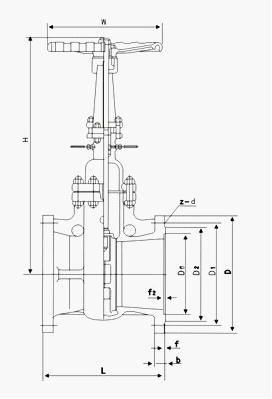

产品主要尺寸：

公称通径 DN/mm		L		α		H			DO		PNl.6/MPa					PN2.5/MPa
											D			D1		D			D1
50		250		37o30'		334			250		58			50		64			4g
65		270		37o30'		439			250		75			65		82			67
80		280		37o30'		495			300		91			79		95			77
100		300		37o30'		575			350		11O			97		117			101
125		325		37o30'		587			350		136			121		144			126
150		350		37o30'		607			350		163			146		172			158
200		400		37o30'		740			400		223			202		223			202
250		450		37o30'		863			400		278			254		278			254
300		500		37o30'		990			400		330			305		330			305
350		550		37o30'		1137			500		382			352		382			352
400		600		37o30'		1523			500		432			399		432			39g
450		650		37o30'		1618			600		485			451		485			451
500		700		37o30'		1657			600		535			501		535			499
600		800		37o30'		1746			700		636			601		636			599
公称通径 DN/mm	L		D		α		PN4.O/MPa					PN6.4/MPa					PNlO.0/MPa
							D1	H		D0		D1	H		DO		D1	H		D0
50	250		64		37o30'		49	345		300		50	350		300		49	350		300
65	270		83		37o30'		67	441		300		66	447		300		64	447		300
80	280		96		37o30'		79	495		350		77	499		350		75	499		350
100	300		117		37o30'		101	575		350		99	582		400		87	582		400
125	325		144		37o30'		126	587		400		129	590		400		125	590		400
150	350		172		37o30'		152	607		400		150	611		450		145	611		450
200	400		223		37o30'		200	740		450		198	745		550		190	747		550
250	450		278		37o30'		252	863		550		246	867		650		236	869		650
300	500		330		37o30'		302	1008		650		294	1008		750		282	1013		750
350	550		382		37o30'		350	1142		750		342	1148		800		334	1148		850
400	650		432		37o30'		397	1527		850		387	1531		900		377	1533		950

DSZ41H水封闸阀

品牌：上海高压

型号：DSZ41H

起订量：1

规格：DN50-600

单位：台

包装说明：木箱包装

021-59974099

在线客服

产品详情

产品工作原理和用途：

产品结构特点：

产品性能参数：

产品类别	适用温度/℃	适用介质
碳钢型(C)	≤425	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤540	水、蒸汽、油品、非腐蚀性气体

产品主要零部件材质：

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	闸板、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金	不锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金	铝青铜	柔性石墨

产品主要尺寸：

公称通径 DN/mm		L		α		H			DO		PNl.6/MPa					PN2.5/MPa
											D			D1		D			D1
50		250		37o30'		334			250		58			50		64			4g
65		270		37o30'		439			250		75			65		82			67
80		280		37o30'		495			300		91			79		95			77
100		300		37o30'		575			350		11O			97		117			101
125		325		37o30'		587			350		136			121		144			126
150		350		37o30'		607			350		163			146		172			158
200		400		37o30'		740			400		223			202		223			202
250		450		37o30'		863			400		278			254		278			254
300		500		37o30'		990			400		330			305		330			305
350		550		37o30'		1137			500		382			352		382			352
400		600		37o30'		1523			500		432			399		432			39g
450		650		37o30'		1618			600		485			451		485			451
500		700		37o30'		1657			600		535			501		535			499
600		800		37o30'		1746			700		636			601		636			599
公称通径 DN/mm	L		D		α		PN4.O/MPa					PN6.4/MPa					PNlO.0/MPa
							D1	H		D0		D1	H		DO		D1	H		D0
50	250		64		37o30'		49	345		300		50	350		300		49	350		300
65	270		83		37o30'		67	441		300		66	447		300		64	447		300
80	280		96		37o30'		79	495		350		77	499		350		75	499		350
100	300		117		37o30'		101	575		350		99	582		400		87	582		400
125	325		144		37o30'		126	587		400		129	590		400		125	590		400
150	350		172		37o30'		152	607		400		150	611		450		145	611		450
200	400		223		37o30'		200	740		450		198	745		550		190	747		550
250	450		278		37o30'		252	863		550		246	867		650		236	869		650
300	500		330		37o30'		302	1008		650		294	1008		750		282	1013		750
350	550		382		37o30'		350	1142		750		342	1148		800		334	1148		850
400	650		432		37o30'		397	1527		850		387	1531		900		377	1533		950
