产品工作原理和用途：

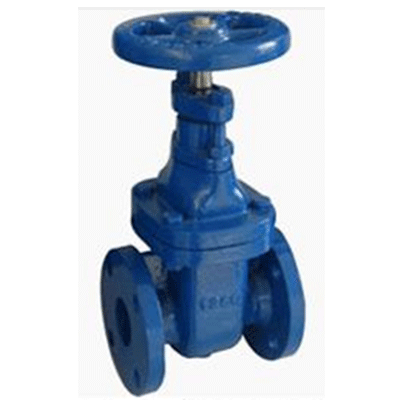

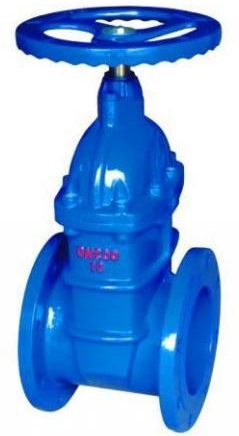

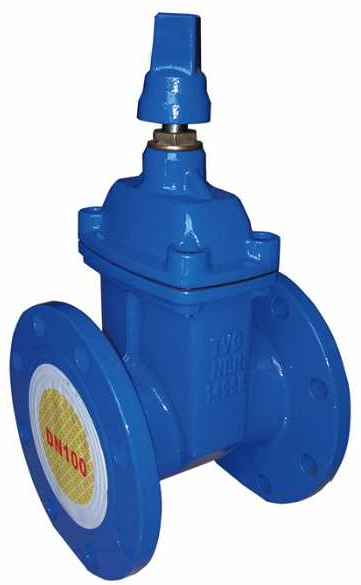

凯时尊龙人生就是博生产Z45X弹性座封闸阀的闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50分, 介质温度不高时为 2度52分 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
适用于受限空间，应用于食品、医药、给排水工程、建筑、消防等领域。
产品结构特点：
1、本阀门适用于液、气介质管路和设备,作为接通和断流之用。
2、该阀设计采用闸板表面完全包覆氟橡胶,因此具有高弹性、长寿命、无渗漏等特点。
3、阀体底部设计无凹槽，因此具有流阻小、防止污物堆积造成阀门渗漏或损坏等特点。
4、阀体内腔进行喷涂处理，长期使用无腐蚀和水锈产生，有效的防止二次污染。
5、易于安装，可实现在线快速维修。
产品性能参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z40X-10 |
10 |
1.0 |
≤80 |
清水、污水、油、气 |
|
Z40X-16 |
16 |
1.6 |
|
型号 |
材料 |
|||
|
阀体、阀盖 |
弹簧阀杆 |
密封面 |
填料 |
|
|
Z40X-10 |
球墨铸铁 |
不锈钢 |
氟橡胶铜合金 |
氟橡胶 |
|
Z40X-16 |
||||
产品主要尺寸：
|
DN |
L/mm |
D/mm |
D1 |
z×Φd |
B/mm |
H/mm |
||||
|
mm |
in |
PN10 |
PN16 |
PN10 |
PN16 |
|||||
|
50 |
2 |
178 |
165 |
125 |
4×Φ19 |
19 |
340 |
|||
|
65 |
2.5 |
190 |
185 |
145 |
4×Φ19 |
19 |
370 |
|||
|
80 |
3 |
203 |
200 |
160 |
8×Φ19 |
19 |
410 |
|||
|
100 |
4 |
229 |
220 |
180 |
8×Φ19 |
19 |
450 |
|||
|
125 |
5 |
254 |
250 |
210 |
8×Φ19 |
19 |
480 |
|||
|
150 |
6 |
267 |
285 |
240 |
8×Φ23 |
19 |
550 |
|||
|
200 |
8 |
292 |
340 |
295 |
8×Φ23 |
12×Φ23 |
20 |
630 |
||
|
250 |
10 |
330 |
405 |
350 |
355 |
12×Φ23 |
12×Φ28 |
22 |
750 |
|
|
300 |
12 |
356 |
460 |
400 |
410 |
12×Φ23 |
12×Φ28 |
24.5 |
820 |
|
|
350 |
14 |
381 |
520 |
460 |
470 |
12×Φ23 |
12×Φ28 |
26.5 |
980 |
|
|
400 |
16 |
406 |
580 |
515 |
525 |
16×Φ28 |
16×Φ31 |
28 |
1010 |
|
|
450 |
18 |
432 |
640 |
565 |
585 |
20×Φ28 |
20×Φ31 |
30 |
1270 |
|
|
500 |
20 |
457 |
715 |
620 |
650 |
20×Φ28 |
20×Φ34 |
31.5 |
1270 |
|
|
600 |
24 |
508 |
810 |
840 |
725 |
770 |
20×Φ31 |
20×Φ37 |
36 |
1390 |
