Z47F

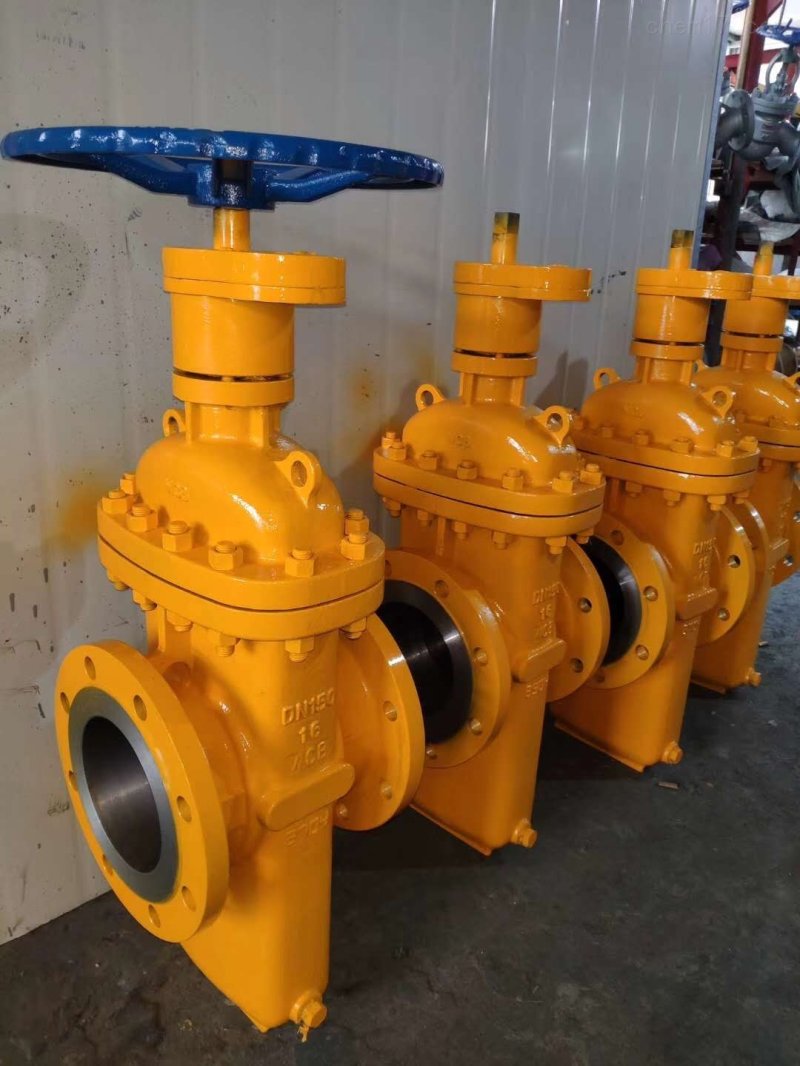

Z47F天然气平板闸阀性能参数
凯时尊龙人生就是博生产的Z47F天然气平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。于天然气、液体石油气煤气、油品等。它以*的设计、新颖的结构和良好的密封性能*解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等。适用于天然气，石油，化工，环保，城市管道，燃气管线、天然气开采和净化的长输管线等，放空系统和汽储存装置上，用作启闭设备。适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
燃气平板闸阀型号编制说明

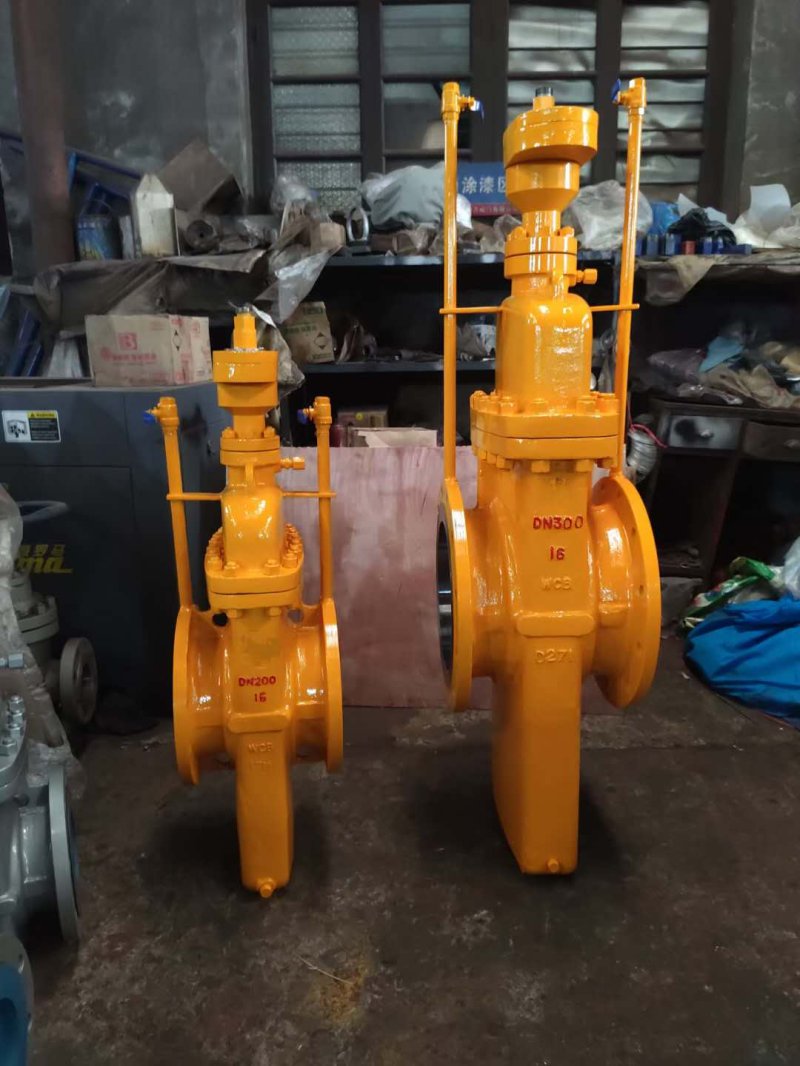

产品结构特点
①阀体采用铸造结构。
②阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩*为普通阀门的1/2，能达 到轻松开、关阀门。
③阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时**闸板脏物的作用。
④阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
⑤阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
⑥阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。
⑦采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
⑧直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
产品性能规范
压力等级 | 常温试验压力(MPa) | 适用温度 | 适用介质 | |||||
壳体试验 | 左密封 | 右密封 | 低压气密封 | 普通型 | 抗硫型 | |||
公称压力 (MPa)(PN) | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～121℃或按用户要求 | 石油、天然气、水等非腐蚀性介质 | 含H2S、Co2 的石油、天然气、水等腐蚀性介质 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
磅级(Lb)(Class) | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
基本型号 | Z47F、Z67F、Z447F、Z467F、Z547F、Z567F、Z9B47F、Z9B67F | ||
压力等级范围 | PN0.6～6.4MPa(Class150～900) | ||
通径范围 | DN25～1000mm(1"～40") | ||
驱动方式 | 手轮驱动 | 齿轮动、气动、液动、电动 | |
适用范围 | Class 150～300 | Class400 | Class 150～900 |
1"～40" | 1"～28" | 1"～40" | |
设计依据 | GB | API | |
设计标准 | JB/T5298 | API 6D | |
结构长度 | 法兰连接 | GB/T 12221 | API 6D |
焊接 | GB/T 15188.1 | ||
连接法兰 | GB/T 9113 JB/T 79 | ASME B16.5 | |
对焊端 | GB/T 12224 | ASME B 16.25 | |
试验和检验 | JB/T 9092 | API 6D | |
注：阀门可根据用户要求设计制造。 | |||
序号 | 零件名称 | 材料 |
GB | ||
1 | 排污堵头 | 25 |
2 | 阀体 | WCB |
3 | 闸板 | 16Mn+ENP |
4 | 阀座 | 16Mn |
5 | O形圈 | NBR |
6 | 密封圈 | PTFE |
7 | 阀杆螺母 | ZQAL9-4 |
8 | 阀杆 | 1Cr13 |
9 | 垫片 | 柔性石墨+1Cr18Ni9 |
10 | 阀盖 | WCB |
11 | 双头螺柱 | 35CrMo |
12 | 螺母 | 45 |
13 | O形圈 | NBR |
14 | 轴承 | 组件Package |
15 | 对开环 | 45 |
16 | 内六角螺钉 | 35 |
17 | 键 | 45 |
18 | 开关指示器 | PTFE+1Cr18Ni9 |
19 | 手轮 | Q235A |
20 | 螺母 | 35 |
序号 | 零件名称 | 材料 |
GB | ||
1 | 排污堵头 | 25 |
2 | 阀体 | WCB |
3 | 闸板 | 16Mn+ENP |
4 | 密封圈 | PTFE |
5 | 阀座 | 16Mn |
6 | O形圈 | NBR |
7 | 阀杆螺母 | ZQAL9-4 |
8 | 阀杆 | 1Cr13 |
9 | O形圈 | NBR |
10 | 阀盖 | WCB |
11 | O形圈 | NBR |
12 | 轴承 | 组件 |
13 | 对开环 | 45 |
14 | 内六角螺钉 | 45 |
15 | 双头螺柱 | 35CrMo |
16 | 螺母 | NBR-18 |
17 | 键 | 45 |

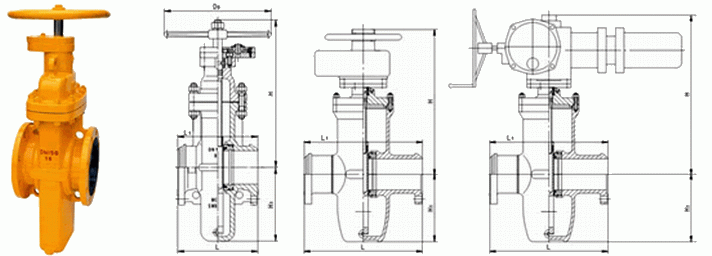

DN(mm) | NPS(in) | 法兰 | 对焊 | 手动 | 齿动 | 齿动装置 | 电动 | 电动装置 | ||||||
L | L1 | H | H1 | D0 | H | H1 | D0 | H | H1 | D0 | ||||
50 | 2 | 216 | 250 | 158 | 265 | 300 | - | - | - | - | - | - | - | - |
65 | 21/2 | 241 | 280 | 190 | 365 | 300 | - | - | - | - | - | - | - | - |
80 | 3 | 283 | 310 | 225 | 375 | 350 | - | - | - | - | - | - | - | - |
100 | 4 | 305 | 350 | 255 | 420 | 350 | - | - | - | - | - | - | - | - |
125 | 5 | 381 | 400 | 275 | 480 | 400 | - | - | - | - | - | - | - | - |
150 | 6 | 403 | 450 | 330 | 520 | 400 | - | - | - | - | - | - | - | - |
200 | 8 | 419 | 550 | 410 | 590 | 500 | 388 | 710 | 350 | 0型 | 388 | 720 | 305 | SMC-0 |
250 | 10 | 457 | 650 | 490 | 700 | 500 | 475 | 820 | 350 | 0型 | 475 | 830 | 305 | SMC-0 |
300 | 12 | 502 | 750 | 570 | 780 | 600 | 547 | 900 | 450 | 1型 | 547 | 910 | 305 | SMC-0 |
350 | 14 | 762 | 850 | 625 | 910 | 600 | 625 | 1015 | 450 | 1型 | 625 | 1095 | 305 | SMC-1 |
400 | 16 | 838 | 950 | 735 | 1020 | 700 | 712 | 1150 | 450 | 1型 | 712 | 1230 | 305 | SMC-1 |
