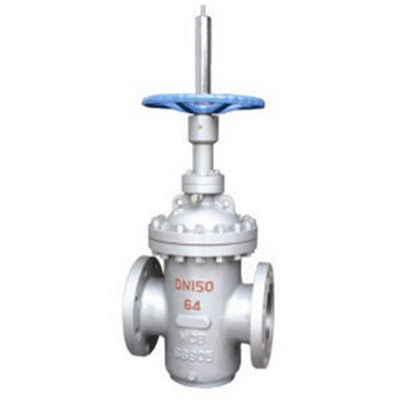

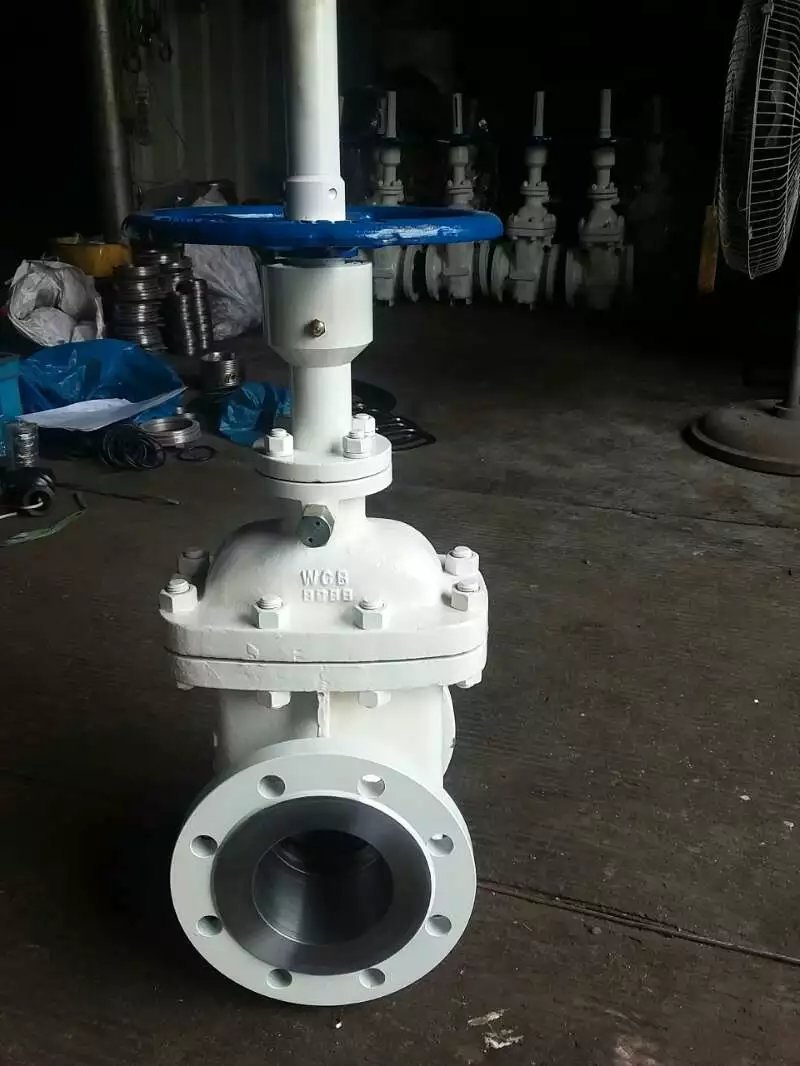

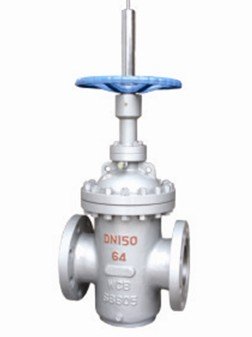

Z44WH平板闸阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的Z44WH平板闸阀又名自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：Z44WH
起订量：1
规格：DN50-900
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

产品工作原理和用途：

凯时尊龙人生就是博生产的Z44WH平板闸阀又名自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。

产品结构特点：

1.阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
       2.阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
       3.阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
       4.在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
       5.全封闭结构，防护性能好，可安全使用。


产品性能参数：

基本型号

(k)Z44WH(Y)、(K)Z544WH(Y)、(K)Z644WH(Y)、(K)Z744WH(Y)、(K)Z944WH(Y)

(k)Z64WH(Y)、(K)Z564WH(Y)、(K)Z664WH(Y)、(K)Z764WH(Y)、(K)Z964WH(Y)

压力等级范围

PN1.6～10.0MPa

Class 150～600

通径范围

DN150～100mm

2"～40"

驱动方式

手轮驱动

齿轮动、气动、液动、电动

适用范围

Class 150～300(PN1.6～4.0)

Class400(PN6.4)

Class600
(PN10.0)

4"～36" (DN100～900mm)

2"～6"(DN50～150mm)

2"～4"(DN50～100mm)

2"～3"(DN50～80mm)

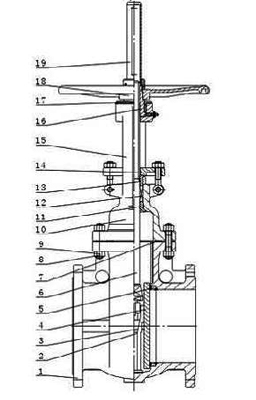

产品主要零件材料：

序号

零件名称

材料

普通型

抗硫型

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

WCB

A216-WCB

2

阀板架

WCB

A216-WCB

WCB

A216-WCB

3

楔块

WCB+STL

A216-WCB+STL

WCB+STL

A216-WCB+STL

4

闸板

25+STL

A105+STL

1Cr18Ni9+STL

A276-304+STL

5

阀座

25+STL

A105+STL

1Cr18Ni9+STL

A276-304+STL

6

阀杆

2Cr13

A276-410

1Cr18Ni9

A276-304

7

上密封座

1Cr13

A276-410

1Cr18Ni9

A276-304

8

填料

柔性石墨

9

填料压套

2Cr13

A276-410

2Cr13

A276-402

10

填料压盖

WCB

A276-WCB

WCB

A276-WCB

11

指示针

1Cr13

A276-410

1Cr13

A276-410

12

垫片

柔性石墨+1Cr18Ni9

柔性石墨+304

柔性石墨+1Cr18Ni9

柔性石墨+304

13

阀盖

WCB

A216-WCB

WCB

A216-WCB

14

螺柱

35CrMoA

A193-B7

35CrMoA

A193-B7

15

螺母

35

A194-2H

35

A194-2H

16

支架

WCB

A216-WCB

WCB

A216-WCB

17

阀杆螺母

ZQA19-4

C95500

ZQA19-4

C95500

18

压盖

25

A105

25

A105

19

手轮H

QT400-17

A536-60-40-18

QT400-17

A536-60-40-18

20

指示罩

25

A105

25

A105

产品主要尺寸：

DN(mm)

NPS(in)

法兰

对焊

手动

齿动

齿动装置

气动 液动

电动

电动装置

L

L1

H

H2

D0

B

B1

B0

P

P1

P0

E

E1

E0

50

2

178

216

475

360

250

-

-

-

-

-

-

-

690

572

200

SMC-04

65

21/2

190

241

535

425

300

-

-

-

-

-

-

-

747

637

200

SMC-04

80

3

203

283

600

460

300

-

-

-

-

1075

820

250

812

672

200

SMC-04

100

4

229

305

700

535

350

-

-

-

--

1240

945

250

960

795

508

SMC-03

150

6

267

403

910

685

350

-

-

-

-

1400

1065

300

1170

945

508

SMC-03

200

8

292

419

1095

815

350

1235

900

310

BA-0

1595

1210

300

1355

1075

508

SMC-03

250

10

330

457

1370

965

450

1510

1050

310

BA-0

1800

1370

350

1630

1095

305

SMC-00

300

12

356

502

1470

1100

500

1610

1185

310

BA-0

2090

1590

350

1730

1230

305

SMC-00

350

14

381

572

1730

1250

600

1890

1345

460

BA-1

2420

1845

350

2020

1417

305

SMC-00

400

16

406

610

1870

1375

650

2030

1470

460

BA-1

2615

1995

400

2160

1532

305

SMC-00

450

18

432

660

2185

1485

700

2415

1625

460

BA-2

2895

2205

500

2500

1651

305

SMC-1

500

20

457

711

2335

1575

800

2565

1715

460

BA-2

3160

2405

600

2650

1741

305

SMC-1

600

24

508

813

2815

1995

1000

3045

2135

460

BA-2

3885

2955

650

3130

2161

457

SMC-2

700

28

610

914

-

-

-

-

-

-

-

4065

3090

700

3630

2470

457

SMC-2

800

32

660

965

-

-

-

-

-

-

-

-

-

-

4135

2933

610

SMC-3

900

36

813

1016

-

-

-

-

-

-

-

+

+

+

4605

3260

610

SMC-3
