产品说明

凯时尊龙人生就是博(集团)有限公司生产的DJ61Y锻钢低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

产品名称：	锻钢低温截止阀	产品型号：	DJ61Y
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～16.0MPa	连接方式：	法兰、焊接、螺纹
适用温度：	-29ºC～-196ºC	驱动方式：	手轮、伞齿轮
阀体材质：	LCB碳钢、LC3不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	液化天然气、液氮、液氨、乙烯、丙烯、甲烷	生产厂家：	上海凯时尊龙人生就是博厂（集团）有限公司

设计形式

DJ61Y锻钢低温截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。

产品特点

1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

主要零件材质

序号	零件名称	AStoASTM		SStoASTM
		A350 LF2	A350 LF3	A182 F304	A182 F316(L)
1	阀体	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 410	A276 304(L)	A276 304(L)	A276 316(L)
3	阀盖	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	螺栓螺母	A193 B7	A193 B7	A193 B8	A193 B8M
6	阀杆	A182 F6	A182 F6	A182 F304(L)	A182 F316(L)
7	填料	柔性石墨		PTFE
8	填料压套	A276 420		A182 F304
9	销钉	A276 420		A182 F304
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	WCB		A351 CF8
12	螺母	A194 2H	A19 44	A194 8	A194 8M
13	阀杆螺母	A276 410
14	手轮	A197
15	铭牌	SS
16	螺母	A194 2H	A194 4	A194 8	A194 8M
17	适用温度	≥-40℃	≥-101℃	≥-196℃

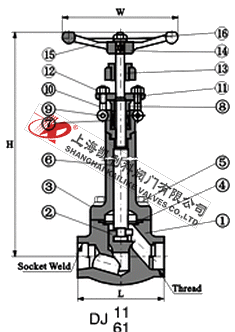

外形结构图

主要外形尺寸

NPS		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	92	111	120	120	172	200
H(开)		330	337	370	480	410	474	546
W		100	100	125	160	160	180	200
重量	螺栓式	5.2	7.2	10.9	13.5	15.2	19.8	金年会金字招牌在线入口2024 29.0
	焊接式	4.8	6.5	9.5	11.5	13.1	17.5	26.8
