凯时尊龙人生就是博(集团）有限公司生产的Z11Y锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

产品名称：	锻钢闸阀	产品型号：	Z11Y
公称通径：	DN15～DN200	结构形式：	闸板式
公称压力：	16.0Mpa～42.0Mpa或900LB-2500LB	连接方式：	焊接、法兰、内螺纹、承插焊
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、A105、A182、F11、F22	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	凯时尊龙人生就是博（集团）有限公司

产品说明

Z11Y锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

●手轮采用可锻铸铁铸造，造型配合手握，适当增加摩擦力，方便开启。也可选择冲击式手轮。

●阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。

●阀盖上设有推力球轴承及油杯，可定期补充固体润滑油，减少启闭力矩，保持轻松启闭。填料压盖和压套分体设计，保证阀杆的同心度。

●合理的填料函设计，采用编结石墨、柔性石墨填料加中间填料套的组合，确保阀门无外泄漏，符合环保要求。

●阀门的阀体与阀盖的连接采用压力自紧密封结构，楔形密封环与四开环组合，压力越高密封越可靠。

●阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。

●阀座采用焊接结构，密封面堆焊硬质合金，保证长时间工作安全可靠。

●闸板采用锻钢、弹性闸板，在高压力工况下具有一定的弹性补偿。使密封更加可靠。

设计与制造标准

●设计与制造：ANSIB16.34 API600 API602

●法兰尺寸：ANSIB16.5

●压力温度：ANSIB1.20.1

●结构长度：ANSIB16.10

●对焊连接尺寸：ANSIB16.11

●检验与试验：API598

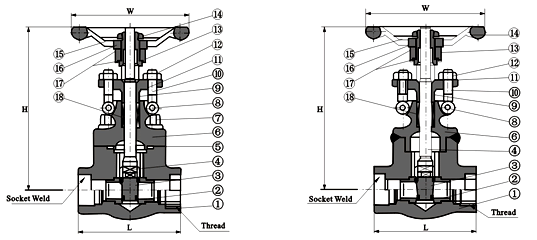

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	密封环	A276 410	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	密封环	A276 304L			A276 316(L)
7	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7	A193 B16	A193 B8(M)
9	圆柱销	A276 F420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	轴承压盖	A276 F410		A182 F304
13	手轮	A105		A182 F304
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276-420
16	轴承压盖	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
