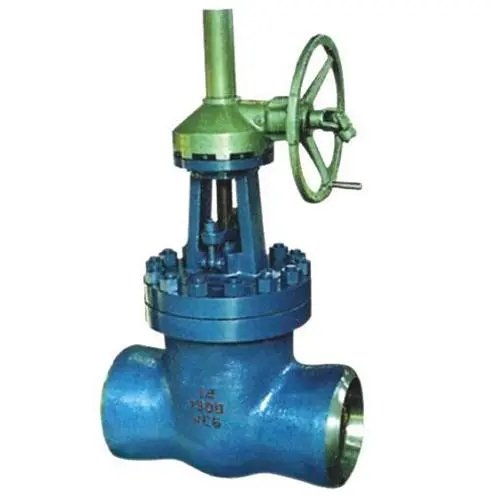

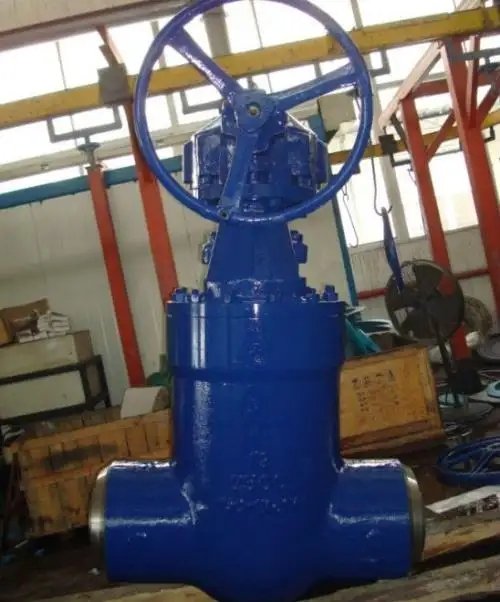

J561Y高压截止阀

分享
微信
新浪微博
QQ

分享到微信

×
凯时尊龙人生就是博生产的J561Y高压截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
参数品牌：上海高压
产品参数
品牌：上海高压
型号：J561Y
起订量：1
规格：DN15-500
单位：台
包装说明：木箱包装
我知道了
021-59974099
在线客服
客服
产品详情

高压截止阀J561Y
High-pressure globe valve J561Y
公称通径 Nominal diameter: DN50〜DN600
公称压力 Nominal pressure: PN1.6~16MPa
适用介质 Applicable medium:蒸汽 Steam
适用温度 Applicable temperature: -10℃- 450℃
驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated

主要特点及用途

1、阀门与管路连接采用焊接式结构。

2、密封面不易磨损、擦伤、密封性能好、寿命长。

3、结构紧凑、启闭性好、高度小、维修方便。

4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。

2、阀门结构长度按ANSI B16.10或E101的规定。

3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

主要性能和使用范围



产品型号  公称压力 PN(MPa)  试验压力 (MPa)  工作压力 (MPa)  工作温度 (℃)  适用介质
壳体强度  密封  P54  P55  P57
J61H/Y-100  10  15  11  /  /  /  ≤425  水、蒸汽、油品
J61H/Y-200  20  30  22  /  /  /
J61H/Y-250  25  38  28  /  /  /
J61H/Y-320  32  48  36  /  /  /
J61Y-P54/100V  20  30  22  10  /  /  ≤540  蒸汽
J61Y-P54/140V  25  38  28  14  /  /
J61Y-P54/170V  /  48  36  17  /  /
J61Y-P55/100V  /  38  28  /  10  /  ≤550
J61Y-P55/140V  /  48  36  /  14  /
J61Y-P55/170V  /  53  39  /  17  /
J61Y-P57/100V  /  48  36  /  /  10  ≤570
J61Y-P57/140V  /  55  40  /  /  14
J61Y-P57/170V  /  60  44  /  /  17



主要零件材料



零件名称  阀体  阀盖  阀杆  阀瓣  密封面  填料  阀杆螺母  手轮  紧固件
J61H型 J961H型  25 WCB  25 WCB  铬不锈钢铬 钼铝钢氮化  铬不锈钢  铬不锈钢  柔性 石墨  铝青铜  可锻 铸铁  碳钢 铬钼钢
J61Y型 J961Y型  25 WCB  25 WCB  铬不锈钢铬 钼铝钢氮化  25  硬质合金
J61Y-P54型 J961Y-P54型  12Cr1MoV WC6  12Cr1MoV WC6  20Cr1Mo1VA 38Cr1MoAIA  12Cr1MoV  硬质合金
J61Y-P55型 J961Y-P55型  12Cr1MoV WC6  12Cr1MoV WC6  20Cr1Mo1VA 38Cr1MoA1A  12Cr1MoV  硬质合金
J61Y-P57型 J961Y-P57型  12Cr1MoV WC9  12Cr1MoV WC9  20Cr1Mo1VA 38Cr1MoAIA  12Cr1MoV  硬质合金







主要尺寸及重量



公称通径 DN(mm)  尺寸 (am)  重量 (kg)
L  D1  D2  D3  H  D0
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10  120  12  25  /  375°  185  140  28
15  150  17  36  /  375°  247  200  75
20  135170  22  42  /  375°  248  200  9
25  135170  26  42  /  375°  248  240  95
32  170180  31  44  /  375°  2485  280  15
40  230  38  60  /  375°  440  280  23
50(1)  250  50  82  /  32°  450  320  60
50(2)  320350  50  82  /  32°  450  320  64
65  370260  69  100  110  32°  669  400  74
80  400430470  84  108  130  32°  669  450  1125
100  455560  107  144  165  32°  755  500  1785
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10  120  12  28  /  375°  189  140  3
15  150  17  40  /  375°  250  200  9
20  135170  22  46  /  375°  252  200  11
25  135170  26  46  /  375°  254  240  13
32  170180  31  49  /  375°  254  280  17
40  230  38  60  /  375°  440  280  23
50(1)  250  50  90  /  32°  453  320  68
50(2)  320350  50  90  /  32°  455  320  72
65  370260  69  104  110  32°  630  400  83
80  400430470  84  110  140  32°  672  450  118
100  455560  107&澳门金年会nbsp; 148  170  32°  761  500  185
