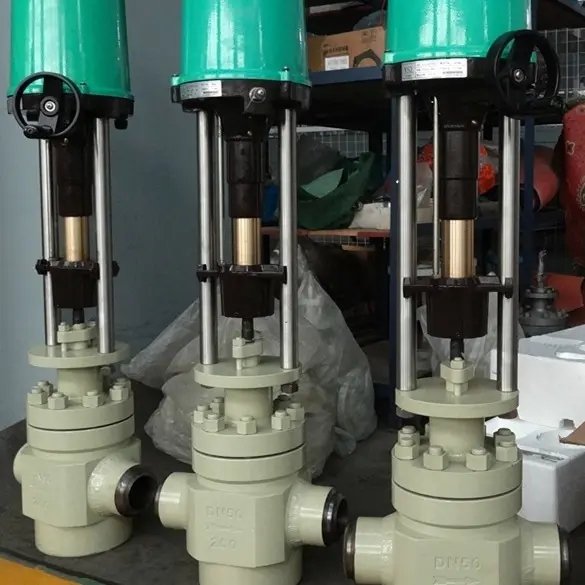

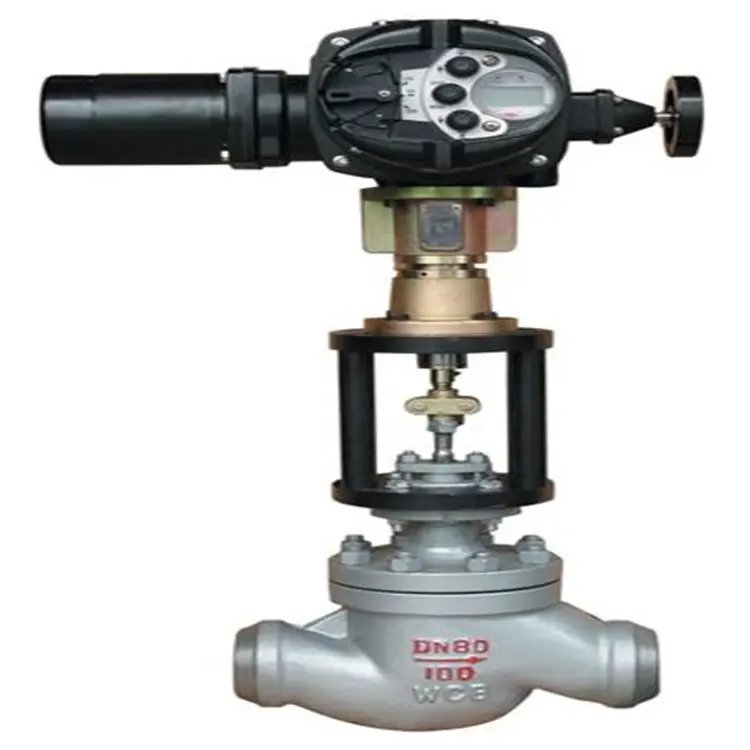

T968Y系列加热水位疏水调节阀是由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个输入信号相对应的位置上，完成伺服调节任务。
T968Y型电动调节阀主要技术参数
|
公称通径ＤＮ(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
流量特性 |
近似线性、近似等百分比 |
||||||
|
公称压力PＮ(ＭPa) |
2.5/6.4 |
||||||
|
连接型式 |
焊接 |
||||||
|
配用执行机构 |
ＺＫＤ型 |
||||||
|
行程L(mm) |
57.6 |
88.2 |
|||||
|
最大压差△Ｐ(MPa) |
0.5/3 |
||||||
|
额定流量系数Cv |
44 |
99 |
175 |
395 |
640 |
1000 |
1440 |
|
工作温度t (℃) |
≤450 |
≤450 |
|||||
|
使用介质 |
水 |
||||||
注：1.该型号还有法兰式、直角式、和法兰直角式
2.也可配气动执行机构或HQ智能型执行机构
T968Y型电动调节阀主要技术性能指
|
项目 |
技术性能指标 |
|
基本误差(%) |
不超过±2.5 |
|
回差(%) |
≤1.5 |
|
死区(%) |
≤3 |
|
泄漏量 |
0.01％×阀额定容量 |
T968Y型电动调节阀门主要材料
|
名称 |
材料 |
|
阀体 |
WCB、WC6、20CrMo |
|
阀芯 |
316不锈钢 |
|
笼罩 |
17-4PH |
|
阀杆 |
17-4PH |
|
阀座 |
316不锈钢 |
T968Y型调节阀外形尺寸
|
公称通径DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
H(mm) |
860 |
918 |
918 |
918 |
1460 |
1690 |
1690 |
|
H1(mm) |
120 |
248 |
248 |
248 |
360 |
470 |
470 |
|
L(mm) |
300 |
372 |
372 |
372 |
490 |
610 |
610 |
|
D1(mm) |
90 |
150 |
180 |
200 |
244 |
355 |
420 |
|
D2(mm) |
76 |
104 |
127 |
168 |
210 |
270 |
320 |
|
D3(mm) |
50 |
80 |
100 |
140 |
180 |
230 |
270 |
